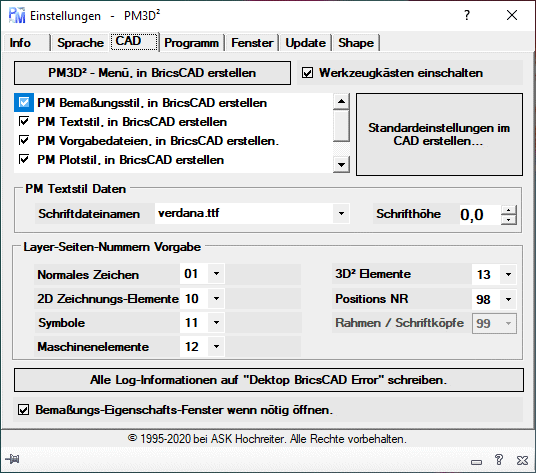

Hier können Sie Einstellungen für BricsCAD vornehmen.

• PM Menü, in BricsCAD erstellen: (je nach Installation kann dies Unterschiedlich sein)
  Ein Pulldown Menü,  10 Werkzeugkästen und eine Multifunktionsleiste, werden im gewählten CAD-System mit der aktuellen Sprache erstellt und geladen.
• Werkzeugkästen einschalten: Nach dem Laden werden die vorhandene Werkzeugkästen eingeschaltet.
• Standardeinstellungen in BricsCAD erstellen:
  Startet die Einstellungen die unten in der Liste gewählt wurden.
• PM Bemaßungsstil, in BricsCAD erstellen:
  Es wird für PM ein spezieller Bemaßungsstil erstellt.
• PM Textstil, in BricsCAD erstellen
  Ein Textstil, mit dem Namen ‘PM_mechanical’, wird im gewählten CAD-System erstellt
• PM Vorgabedateien, in BricsCAD erstellen
  Es werden die PM mechanical Vorgabedateien (DWT), in das ausgewählte CAD System kopiert. Diese können Sie mit dem CAD-Befehl neu verwenden.
• PM Plotstil, in BricsCAD erstellen
  Es werden die PM mechanical Plotstile, in das ausgewählte CAD System kopiert.
• PM Schraffurstil, in BricsCAD erstellen
  Es werden die PM mechanical Schraffurstile erzeugt und in das ausgewählte CAD System kopiert.
• PM Einstellungen, in BricsCAD erstellen.
• Automatische Speicherung wird auf 5 min eingestellt.
• Cursorgröße wird auf 100% eingestellt.
• Rechtsklick wird auf, letzter Befehl wiederholen eingestellt
• Prompt-Menü bei den Befehlen aus. Die Menüauswahl ist in der Befehlszeile.
• PM Textstil Daten
• Schriftdateinamen: Zeigt den aktuellen Schriftdateinamen der für den Schrift- und Bemaßungsstil genutzt wird.
• Schrifthöhe: Der Standardwert sollte 0,0 sein. Nur so kann beim Befehl “TEXT” die Schrifthöhe auswählen.
• Layer-Seiten-Nummern-Vorgabe:
• Normales Zeichen: Wird für das normal Zeichen oder auch für das automatische erstellen der Mittellinie verwendet.
• Symbole: Wird für die Symbole zum Beispiel die Oberflächenzeichen verwendet.
• Maschinenelemente: Wird für alle Maschinenelemente verwendet.
• 3D² Elemente: Wird für die 3D² Elemente verwendet.
• Positions NR: Wird für die Positionsnummern verwendet.
• Rahmen / Schriftköpfe: Wird die Positionsnummern verwendet. Beachten Sie manche Layer werden mit den Zeichnungen Importiert.
• NZ: NZ kann in den Liste gewählt werden. Dann wir die normale Layerseite verwendet.
• Alle Log-Dateien auf “Desktop BricsCAD Error” schreiben: Sollte BricsCAD öfter Abstürzen, können Sie alle Log und Sicherungsdateien in ein Verzeichnis schreiben. Außerdem wird die automatische Sicherung (*.SV$) auf eine  Minute gesetzt.  Folgenden Variablen werden gesetzt.
• SAVETIME = 1
  SAVEFILEPATH = Desktop-Pfad
  LOGFILEMODE = 1
  LOGFILEPATH = Desktop-Pfad
  ISAVEBAK = 1 / 0
  ISAVEPERCENT = 0
• Bemaßungs-Eigenschaften-Fenster wenn nötig öffnen: Soll ein Fenster zur Abfrage geöffnet werden, wenn der PM-Bemaßungsstil nicht vorhanden ist.
