Zeichnet ein 3D-Durchgangs-, 3D-Sack- und 3D-Außengewinde und fügt es in einen Festkörper ein. Sie können das Gewinde auch einfach durch ein anderes 3D² - Element ersetzen oder das Gewinde in dem Festkörper verschieben, kopieren und spiegeln. Wie in 2D.

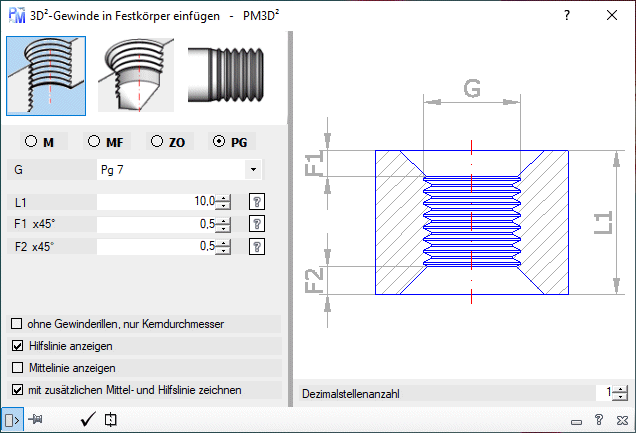

Hier als Beispiel 3D-Durchgangsbohrung

• Ansichtswahl: Mit einem Doppelklick auf die Ansichtswahl, wird der Befehl ausgeführt. Das Fenster wird geschlossen, das gewählte Gewinde wird erstellt. Das Gewinde hängt am Fadenkreuz, geben Sie den Einfügepunkt auf einer Fläche des Festkörpers an und dann wird wieder das Fenster geöffnet zur erneuten Eingabe.
• 3D Durchgangsgewinde
• 3D Sackgewinde
• 3D Außengewinde
• Gewindewahl:
• M: Metrisches ISO - Gewinde ähnlich DIN 13
• MF: Metrisches ISO - Feingewinde ähnlich DIN 13
• ZO: Zylindrisches Whitworth-Rohrgewinde ähnlich DIN/ISO 228
• PG. Stahlpanzerrohr-Gewinde ähnlich DIN 40430.
• Eingabefelder: Siehe 3D Durchgangsgewinde, 3D Sackgewinde oder 3D Außengewinde oder Zeichnung rechts.
• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
• mit zusätzlichen Mittel- und Hilfslinie zeichnen: Es werden zusätzliche Mittellinien für das 3D² Element erstellt.
• Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
• Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
• Statusleiste und weitere Infos : siehe auch hier

Füge das gewählte Gewinde in einen Festkörper ein.

Wähle ein oder mehrere 3D-Zeichnungselemente zum Änderung an.
Mit diesem Befehl, können Sie ein vorhandenes 3D² - Element, hier Gewinde, einfach durch ein anderes 3D² - Element ersetzen
