Mit diesem Befehl können Sie Fasen an 2D und 3D Objekten erzeugen. Die letzte Einstellung bleibt immer gespeichert.
Der Wert A1 oder L, wird immer dem zuerst gewählten Objekt (n1) zugewiesen. An einer Polylinie werden an alle Ecken eine Fase gezeichnet. 3D ist nur mit BricsCAD Pro oder Platinum möglich.

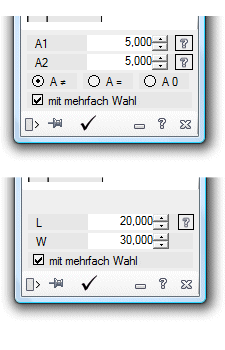

oben: Eingabe mit zwei Abstände.

unten: Eingabe mit zwei Länge und Winkel

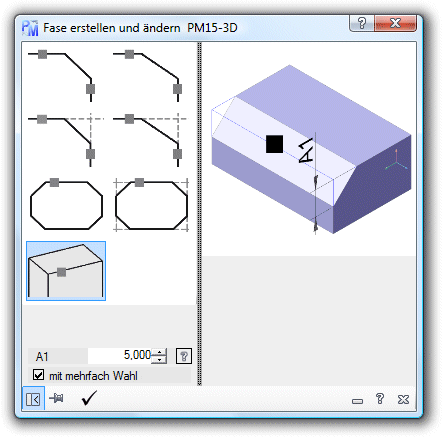

links: Eingabe mit einem Abstand

• Ansichtswahl:
• 2D-Fase zeichnen / mit Abstand / mit trimmen
• 2D-Fase zeichnen / mit Winkel / mit trimmen
• 2D-Fase zeichnen / mit Abstand  / ohne trimmen
• 2D-Fase zeichnen / mit Winkel  / ohne trimmen
• 2D-Fase an Polyline zeichnen / mit trimmen
• 2D-Fase an Polyline zeichnen / ohne trimmen
• 3D-Fase an Festkörper zeichnen"
• A1: Erster Abstand der Fase (Bild links).
• A2: Zweiter Abstand der Fase.
• L: Länge der Fase. (Bild rechts).
• W: Winkel der Fase
• ?: Ermöglicht einen Wert in der aktiven Zeichnung zumessen und den Wert automatisch in das entsprechende Eingabefeld zu schreiben (siehe Abstand messen).
• Wahl der Eingabe für A
• A ≠: A1 und A1 sind ungleich. Es können verschiedene Wert eingegeben werden.
• A =: A1 und A1 sind gleich. Es kann nur ein Wert eingegeben werden.
• A 0: A1 und A1 sind 0:" Es kann kein Wert eingegeben werden. Kann zum verbinden von zwei Linien verwendet werden.
• mit mehrfacher Wahl: Wird dies Option gewählt, können Sie mehrere Radien hinter einander zeichnen. Sie können den Befehl mit ESC Abbrechen.
• Statusleiste: siehe auch hier

Es wird die gewählte Ansicht mit der gewählten Bohrung gezeichnet.
