Zeichnet ein 3D-Echtgewinde, ein- oder mehrgängig, ähnlich DIN 13, DIN 103 und fügt sie an eine Welle oder in einen Festkörper ein. Zusätzlich kann ein Gewindeauslauf, ähnlich DIN 76, an das Ende gezeichnet werden.

• ?: Zeigt diese Hilfe
• X: Befehl wird abgebrochen und kehrt zur Übersicht zurück.
• Ansichtswahl: Mit einem Doppelklick auf die Ansichtswahl, wird der Befehl ausgeführt. Das Fenster wird geschlossen, die gewählte Bohrung wird erstellt, die Bohrung hängt am Fadenkreuz, geben Sie den Einfügepunkt auf einer Fläche des Festkörpers an und dann wird wieder das Fenster geöffnet zur erneuten Eingabe.
• 3D Echtgewinde nach DIN, für Wellen
• weitere folgen...
• Kontextmenü: Das Kontextmenü öffnet sich, wenn  der Cursor sich über dem Browser befindet und Sie die rechte Maustaste drücken.
• Browser mit Text: Schalter die Bilder im Browser aus. Ermöglicht nach der Einarbeitung, ein schnelleres Arbeiten.
• Browser mit Text und Bildern: Schaltet die Bilder im Browser ein. Ermöglicht intuitives Arbeiten (siehe oben).

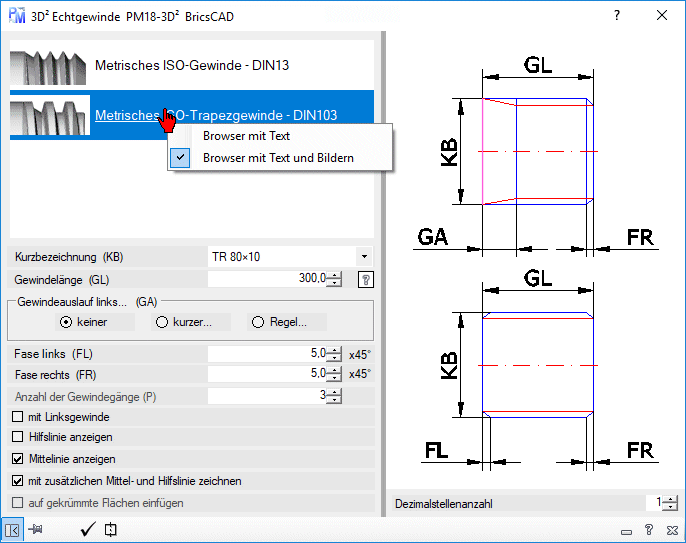

• Kurzbezeichnung: Wählen Sie eine Gewindegröße aus, die erstellt werden soll.
• Gewindelänge: Die Gewindelänge beinhaltet auch die Fasen sowie den Gewindeauslauf.
• Hier können Sie die Gewindelänge in der Zeichnung messen.
• Gewindeauslauf:
• keiner: Ohne Gewindeauslauf, dann ist es möglich eine Fase zu zeichnen.
• kurzer: Gilt nur für die Fälle, bei denen aus technischen Gründen ein kurzer Gewindeauslauf erforderlich ist.
• Regel: Gilt immer, wenn in den einzelnen Normen oder Zeichnungen keine anderen Angaben gemacht sind.
• Fase links: Ist der Wert größer als 0 und es wird kein Gewindeauslauf gezeichnet, dann wird eine Fase gegenüber des Einfügepunktes gezeichnet.
• Fase rechts:  Ist der Wert größer als 0, wird eine Fase am Einfügepunktes gezeichnet.
• Anzahl der Gewindegänge: Sie können mehr gängige Gewinde zeichnen.
  1 (Standard) bis 3 Gewindegänge. Zum Beispiel: Zwei gängiges Gewinde: TR 40x14 P7 und drei gängiges Gewinde  TR 40x21 P7. x14 bzw. x21 ist dann die Steigung pro Umdrehung und P ist die Steigung von Gewindegang zu Gewindegang
• mit Linksgewinde: Standardmäßig wir ein Rechtsgewinde gezeichnet.
  Beim Rechtsgewinde steigen bei der Seitenansicht die Gewindeflanken nach rechts an
  Beim Linksgewinde steigen bei der Seitenansicht die Gewindeflanken nach links an.
• Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
• Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
• mit zusätzlichen Mittel- und Hilfslinie zeichnen: Es werden zusätzliche Mittellinien für das 3D² Element erstellt.
• auf gekrümmte Flächen einfügen: Fügt die 3D² Element auf einer gekrümmten Fläche ein. Wurde diese Option nicht gewählt wird das 3D² Element auf einer Fläche eines Festkörpers eingefügt. Wird zurzeit nicht benötigt
• Infobild: Zeigt eine Zeichnung mit verschieden Eingabemöglichkeiten.
• Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
• Statusleiste

Erweitertes Fenster öffnen

Erweitertes Fenster schließen

Fenster fixieren.

Fenster nicht fixiert.

Füge die gewählte Senkung in einen Festkörper ein.

Wähle ein oder mehrere 3D-Zeichnungselemente zum Änderung an.

Minimiert das Programm

Zeigt diese Hilfe an

Schließt das Programm
