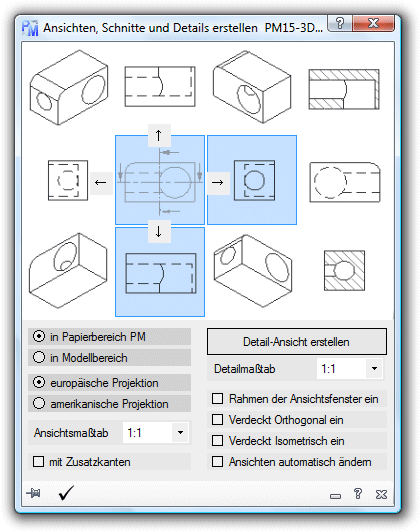

Hier können Sie von einem 3D-Teil 10 verschiedene Ansichten und 2 Schnitte auf einmal erstellen.
Anschließend ist es möglich Details von den einzelnen Ansichten und Schnitte zu erstellen.
Wahlweise können Sie die Ansichten und Schnitte in den Model- oder in ein Layout (Papierbereich) legen sowie die europäische- oder die amerikanische Projektion darstellen, ähnlich ISO 5456  (DIN 6)
Dieser Befehl steht Ihnen nur für BricsCAD Platinum und teilweise auch für BricsCAD Pro zur Verfügung.

• ?: Zeigt diese Hilfe.

• X: Befehl wird abgebrochen und kehrt zur Übersicht zurück.

• Ansichtswahl:

• ISO Ansicht NW
• Unteransicht
• ISO Ansicht NO
• Horizontaler Schnitt
• Seitenansicht von rechts
• Vorderansicht
• Seitenansicht von links
• Rückansicht
• ISO Ansicht SW
• Draufsicht
• ISO Ansicht SO
• Vertikaler Schnitt.

• : Dreht die vordere Kante 90° nach oben.

• : Dreht die vordere Kante 90° nach links.

• : Dreht die vordere Kante 90° nach unten.

• : Dreht die vordere Kante 90° nach rechts
  Es werden die Ansichten automatisch geändert, wenn  “Ansichten automatisch ändern” gewählt wurde.

• in Papierbereich PM: Erstellt die gewählten Ansichten im Layout “PM” (Papierbereich). Eine automatische
• Änderung ist nur möglich wenn Sie “Ansichten automatisch ändern:” gewählt haben.
• in Modellbereich: Erstellt die gewählten Ansichten im Modellbereich. Eine automatische Änderung ist nicht möglich. Die Ansichtsblöcke können Sie mit Ursprung auflösen und bearbeiten.
• europäische Projektion: Erstellt Ansichten nach der europäische Darstellung.
• amerikanische Projektion: Erstellt Ansichten nach der amerikanischen Darstellung.
• Ansichtsmaßstab: Wähle Sie ein Maßstab für die Ansichtsfenster. Die Maßstäbe können auch später noch geändert werden.
• mit Zusatzkanten: (zurzeit noch ohne Funktion)
• Detail-Ansicht erstellen: Erstellt eine Detailansicht mit dem gewählten Maßstab.
• Detailmaßstab: Wähle Sie ein Maßstab für die Ansichtsfenster. Die Maßstäbe können auch später noch geändert werden.
• Rahmen der Ansichtsfenster ein:
• Verdeckt Orthogonal ein: Schaltet die verdeckten Kanten der orthogonalen Ansichten (oben, unten, links rechts) ein oder aus.
• Verdeckt Isometrisch ein: Schaltet die verdeckten Kanten der isometrischen Ansichten ein oder aus.
• Ansichten automatisch ändern: Wurde die Option gewählt und wenn das 3D-Teil (3DSolids) im Modellbereich geändert wird, werden die Ansichten automatisch mit geändert. Nur BricsCAD Platinum.
• Statusleiste:

Fenster fixieren. (Fenster ist zur Zeit nicht fixiert).

Fenster nicht fixiert  (Fenster ist zur Zeit fixiert).

Es wird automatisch die gewählten Ansichten und Schnitte erzeugt.

Minimiert das Programm

Zeigt diese Hilfe an

Schließt das Programm
