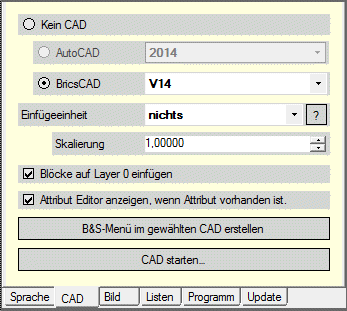

Hier können Sie hier alle CAD-Einstellungen für den B&S-Manager vornehmen.


• Kein CAD: Wird angezeigt, wenn kein CAD gewählt wurde
• AutoCAD 2015: AutoCAD-Schnittstelle wird aktivieren.
• BricsCAD V15: BricsCAD- Schnittstelle aktivieren. Version von V15. Das Programm ist nur mit der BRISCAD-Version V15 getestet.
• Einfügeeinheit: Hier können Sie die Einfügeeinheit festlegen.
  Die Einfügeeinheit legen Sie fest, mit welcher Einheit Sie die Blöcke einfügen oder erstellen möchten. Für Maschinenbau ist Millimeter und in der Architektur ist Meter Standard.
• ?: Hier können Sie die aktuelle Einfügeeinheit ermitteln.

• Skalierung: Ist die Einfügeeinheit auf “nichts” eingestellt ist sie ausgeschaltet und die Skalierung eingeschaltet. Bei einem Skalierfaktor von kleiner 1, wird das Symbol verkleinert, bei Skalierfaktor von 1 ändert sich nichts und bei einem Skalierfaktor von größer 1 wird das Symbol / Block, nach dem Einfügen vergrößert.
• Blöcke auf Layer 0 einfügen: Wird dies Option gewählt, werden die Blöcke auf den Layer 0 eingefügt, sonst wird der Block auf den aktuellen Layer eingefügt.
• Attribut Editor anzeigen, wenn Attribute vorhanden sind:
  Wenn ein Block Attribute hat, kann hier gewählt werden ob nach dem einfügen der Attribut Editor gleich angezeigt wird
• B&S-Menü im CAD erstelle: Erstellt ein CAD-Menü im gewählten CAD-System. Nicht möglich wenn der B&S Manger von einer Applikation aus gestartet wurde.
• CAD starten...: Starte das gewählte CAD-Programm.
