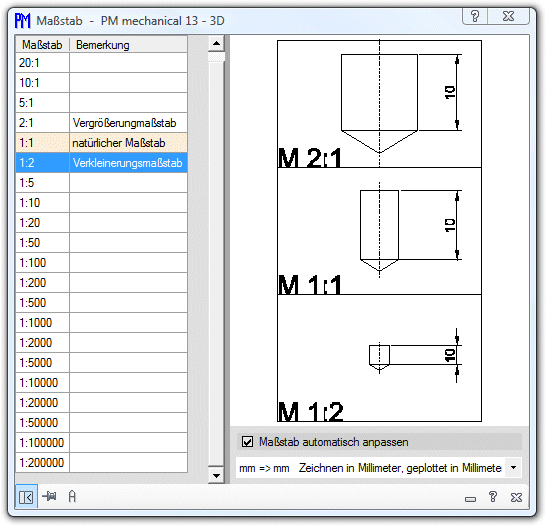

Hier können Sie im Modellbereich den Maßstab einstellen und die Elemente und die Bemaßung dem neuen Maßstab anpassen, ähnlich DIN ISO 5455.

• Liste: Wählen Sie eine Maßstab in der Liste aus und alle PM Elemente werden sich dem Maßstab anpassen.
• Bildfeld: Durch einen Klick auf das Bildfeld öffnet sich ein Zoomfenster.
• Maßstab automatisch anpassen:
  Wurde diese Option nicht gewählt, wird nur der Maßstabswert in die Zeichnung geschrieben. Dieser wert wird für einige Funktionen des PM´s benötigt, ansonsten werden automatisch folgende PM Elemente verändert (siehe auf Beispiel unten).
• Bemaßung (allgemeine Skalierung)
• Bearbeitungstext
• Text, Mtext (müssen auf dem PM Layer liegen
• Oberflächenzeichen
• Formlagetoleranz
• Schweißzeichen
• Positionen
• Stücklisten
• Blattformate und Schriftfelder
• Änderungsindex
• Toleranzlisten
• Zeichnungseinheiten: Stellen Sie hier Ihre Zeichnungseinheiten ein. Nur am Anfang ein mal Einstellen, nicht hin- und herschalten.
• mm => mm   Zeichnen in Millimeter, geplottet in Millimeter (Standard Maschinenbau)
• cm => mm    Zeichnen in Zentimeter, geplottet in Millimeter
• dm => mm    Zeichnen in Dezimeter, geplottet in Millimeter
• m => mm      Zeichnen in Meter, geplottet in Millimeter gezeichnet in cm, geplottet in mm
• Statusleiste und weitere Infos: Siehe auch hier

Maßstab wird hier aktualisiert. z.B. nach einem Zeichnungswechsel

Beispiel: Einen Line ist 100mm lang gezeichnet. Ein A4- Rahmen wir 1:1 eingefügt. Danach wir der Maßstab auf 1:2 geändert. Ich möchte also das mehr in meinen A4-Rahmen passt. Die Linie bleibt 100mm lang aber der Rahmen, mit allen PM Elemente, wird Skaliert (x 2), sodass die eigentlich gezeichnete Linie kleiner wirk. Der Rahmen wurde von 210,297 auf 420,594 geändert. Beim Drucken ist es wichtig dass die Skalierung auch 1:2 gewählt wird oder noch einfacher, wählen Sie ‘Druckbereich der Seitengröße anpassen. Diese Methode ist bei einfachen 2D-Zeichnungen sehr effektive und üblich.
