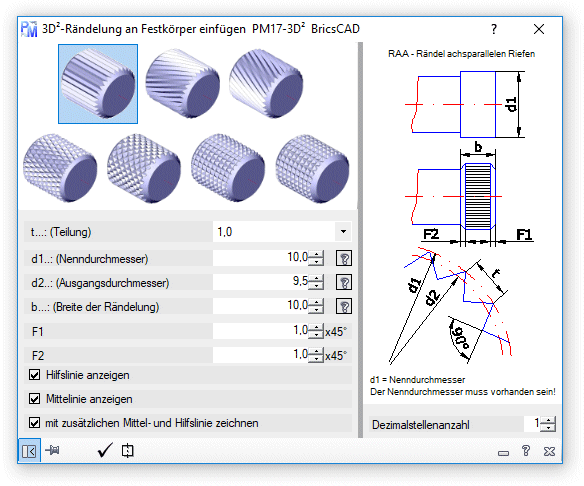

Zeichnet an eine 3D-Welle (Festkörper), mit dem angegeben Nenndurchmesser eine 3D² Rändelung. Ähnlich DIN 82, RAA, RBR, RBL, RGV, RGE, RKE und RKV mit verschieden Teilungen, von 0,3 bis 2.
Auswahlfelder: Ein Doppelklick führt den Befehl aus.
RAA - Rändel achsparallelen Riefen:
RBL - Linksrändel:
RBR - Rechtsrändel:
RGE - Links-Rechts-rändel erhöht:
RGV - Links-Rechts-rändel vertieft:
RKE - Kreuzrändel Spitzen erhöht:
RKV - Kreuzrändel Spitzen vertieft:
Mit einem Doppelklick auf ein Auswahlfeld, wird der Befehl ausgeführt.
Das Fenster wird geschlossen.
Das Rändelobjekt wir erzeugt. ACHTUNG: Kann nach Art, je kleiner T, je größer d1 ist, bis zu einigen Minuten dauern.
Fügen Sie das Rändelobjekt an der Stirnseite zentrisch ein.
t (Teilung): Gibt den Abstand von einer Rändelspitze bis zur nächsten Rändelspitze an.
d1: Geben Sie hier Ihren Nenndurchmesser (d1) ein, dann wird der Ausgangsdurchmesser (d2) berechnet.
d2: Geben Sie hier Ihren Ausgangsdurchmesser (d2) ein, dann wird der Nenndurchmesser (d1) berechnet.
b: (Breite der Rändelung): Gibt die Breite der Rändelung an.
F1: Fase rechts am Einfügepunkt. Beim Wert 0, wird keine Fase gezeichnet.
F1: Fase links. Beim Wert 0, wird keine Fase gezeichnet.
?: Mit den Buttons hinter der Eingabe können Sie die Maße direkt aus der Zeichnung messen.
Hilfslinie anzeigen: Zeigt die Hilfslinien des 3D² Elementes an.
Mittellinie anzeigen: Zeigt die Mittellinien des 3D² Elementes an.
mit zusätzlichen Mittel- und Hilfslinie zeichnen: Es werden zusätzliche Mittellinien für das 3D² Element erstellt.
auf gekrümmte Flächen einfügen: Fügt die 3D² Element auf einer gekrümmten Fläche ein. Wurde diese Option nicht gewählt wird das 3D² Element auf einer Fläche eines Festkörpers eingefügt.
Infofenster: Klicken Sie auf das Fenster für eine größere Ansicht im Zoomfenster zu erhalten.
Dezimalstellenanzahl: Verändert die Anzahl der Nachkommastellen in der Eingabe.
Füge die gewählte 3D-Rändelung in einen Festkörper ein.
Wähle ein oder mehrere 3D-Zeichnungselemente zum Änderung an. In bestimmten Fällen ist es besser, Sie geben nach dem Einfügen, den Befehl Z ein damit das Rändelobjekt wieder entfernt wird
